Valve Room
나라장터 세부품명번호 : 4014179501
밸브실은 지하 매설 배관의 제수밸브, 공기밸브, 계량기, 플랜지 접합부 등
각종 제어 장치를 보호하고 점검·유지관리 작업을 가능하게 하는 현장용 구조체입니다.
SS275 강재 기반의 구조와 내식·방수 코팅을 적용하여지하 매설 환경에서 요구되는 안전성 · 내구성 · 작업 편의성을 확보했습니다.
| 본체(Body) — SS275 강재 | KS D 3503 SS275 강재를 적용하여 외부 하중·토압·지반 압력에도 대응할 수 있는 구조적 안정성을 확보합니다. |
|---|---|

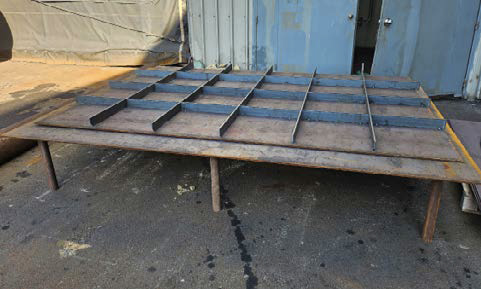

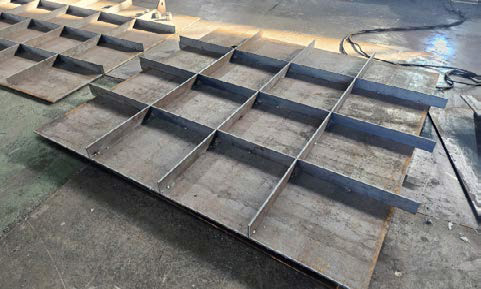

| 보강 구조
(Internal Bracing) |
각관·보강판 적용으로 매설 깊이 증가 시 변형을 최소화하도록 설계되었습니다. |
| 내부 사다리
(Access Ladder) |
점검·조작 작업을 위한 SS275 사다리가 기본 구성됩니다. |

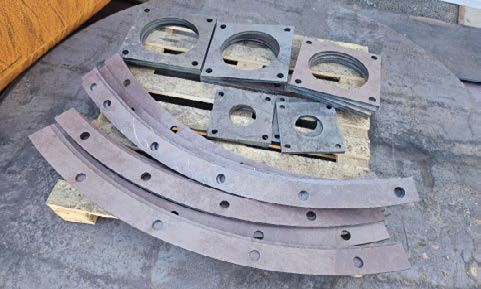

| 플랜지/관 연결부
(Connection Section) |
PE 피복 이형관 및 배관 구성품과 정밀 연결될 수 있도록 플랜지 또는 용접 접합 구조로 제작됩니다. |
| 방수·밀폐 구조
(Waterproof & Sealing) |
수밀 가스켓 / 실리콘 밀폐링 / 방수 커버 지중 수분·토사·이물질 유입을 차단하는 구조입니다. |
SS275 강재와 보강 구조를 적용하여
매설 깊이 변화와 외부 하중에
안정적으로 대응합니다.
내·외면 에폭시 코팅(300~400㎛)
적용으로지하의 수분·화학 성분·토사로부터
본체를 보호합니다.
내부 작업 공간과 사다리를 통해밸브
조작 · 교체 · 점검을 안전하게
수행할 수 있습니다.
원형 · 사각형 밸브실 모두 대응 가능하며
설치 깊이·관경·현장 조건에 맞추어
규격 범위 내 제작이 가능합니다.
PE 피복 이형관(엘보·TEE·플랜지형)과 결합하여 밸브 인입부 구성 시 구조적 연속성과 시공성을 확보합니다.
| 형 상 | 원형(Ø) 타입 사각형(W×D×H) 타입 |
| 규격 범위 (예시) | 원형 : Ø1.2m ~ Ø2.8m
사각형 : W1.2×D1.2×H1.2m ~ W6.5×D5.0×H4.5m |
| 재 질 | SS275 강재 (KS D 3503) |
| 도장 사양 |
내면 : 에폭시 도장 300㎛ 이상 / 외면 : 에폭시 도장 400㎛ 이상 |
| 접합 방식 |
플랜지 접합 용접 접합 |
